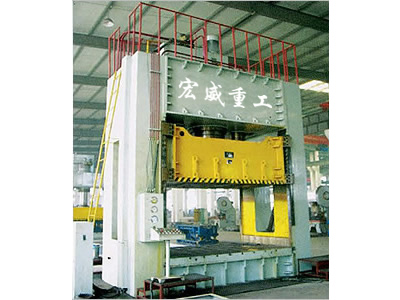

性能特點： 本機器適用于可塑性材料的壓制工藝，如沖裁、彎曲、翻邊、薄板拉伸等。也可從事于校正、壓裝、砂輪成型、冷擠金屬零件成型，塑料制品及粉末制品的壓制成型工藝。
本機器具有獨立的動力機構和電氣系統，并采用按鈕集中控制，可實現調整、手動和半自動三種操作方式。
本機器的工作壓力、壓制速度、行程范圍均可根據工藝需要進行調整。并能完成定壓及定程成型兩種工藝方式，定壓成型之工藝方式在壓制后具有保壓和延時自動回程動作。 主要參數： | 參數名稱 | 單位 | YZW27系列單動薄板拉伸液壓機 |
|
|
|
|
|
|
|
|
|
| | YZW27-100 | YZW27-200 | YZW27-315 | YZW27-400 | YZW27-500 | YZW27-630 | YZW27-800 | YZW27-1000 | YZW27-1250 | YZW27-1500 |
|
|
| | 公稱力 | KN | 1000 | 2000 | 3150 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 15000 |
| | 回程力 | KN | 100 | 450 | 600 | 650 | 900 | 1200 | 1200 | 1800 | 2500 | 3200 |
| | 最大開口高度 | Mm | 900 | 1100 | 1250 | 1350 | 1500 | 1500 | 1500 | 1500 | 1800 | 1800 |
| | 液體墊力 | Mm | 200 | 630 | 1600 | 2000 | 2000 | 2000 | 3000 | 3000 | 3500 | 4000 |
| | 液壓墊行程 | Mm | 200 | 250 | 300 | 350 | 350 | 350 | 350 | 350 | 400 | 400 |
| | 滑塊行程 | Mm | 600 | 700 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 |
| | 滑塊行程速度 | 空載下行 | mm/s | 120 | 100 | 100 | 100 | 100 | 80 | 80 | 80 | 80 | 80 | | 工作 | Mm/s | 14 | 15 | 10 | 9 | 14 | 10 | 16 | 12 | 9 | 14 |
| | 回程 | Mm/s | 120 | 70 | 30 | 50 | 70 | 55 | 90 | 65 | 45 | 70 |
| | 液壓墊行程速度 | 頂出 | Mm/s | 50 | 40 | 20 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | | 退回 | Mm/s | 100 | 80 | 40 | 30 | 60 | 60 | 60 | 60 | 60 | 60 |
| | 工作臺有效尺寸 | 左右 | Mm | 850 | 1000 | 1200 | 1200 | 1500 | 3000 | 3000 | 3000 | 3000 | 3000 | | 前后 | Mm | 600 | 800 | 1200 | 1200 | 1200 | 1600 | 1800 | 2000 | 2000 | 2000 |
| | 液壓墊尺寸 | 左右 | Mm | 650 | 600 | 800 | 800 | 1000 | 2200 | 2200 | 2200 | 2200 | 2200 | | 前后 | Mm | 400 | 500 | 800 | 800 | 800 | 1200 | 1250 | 1500 | 1500 | 1500 |
| | 移動工作臺載重 | T |
|
|
|
| 15 | 15 | 15 | 15 | 20 | 20 |
| | 電機功率 | KW | 7.5 | 15 | 22 | 22 | 44 | 50 | 60 | 70 | 80 | 160 |
|
由于產品在不斷的改進中，如出現以上參數與產品實際數據不一致，應遵照雙方的技術協議參數，不再另行通知。
|
